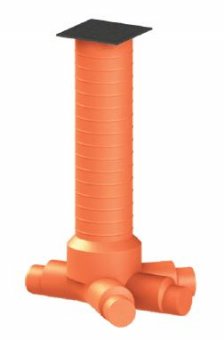

Camin racord-inspectie VALPlast complet echipat DN315 3IN 1OUT D.200/160 H1600 capac fonta B125
Cod produs: 47835131515
Marca: VALROM
Garantie: 24 luni
Pret: 915.00 Lei / inclus TVA 21%
|
|
|
|
|
|
|
Camin racord-inspectie VALPlast complet echipat DN315 3IN 1OUT D.200/160 H1600 capac fonta B125
|
|
Domeniu de utilizare:
» La racordarea utilizatorilor la rețeaua publică de canalizare gravitațională cu țevi lise din: PP (conform SR EN 13476-2, SR EN 1852) sau din PVC (SR EN 13476-2, SR EN 1401).
» Căminele de racord se montează în zone fără trafic (spațiu verde, zone străbătute exclusiv de pietoni sau cicliști) și în zone de grupa 2 clasa B125, conform SR EN 124: trotuare și spații de staționare.
Caracteristici tehnice si dimensiuni:
» Material polietilena PEHD;
» Culoare cărămizie RAL 8023;
» Baza și prelungirea căminului sunt realizate monobloc (dintr-o singura bucată);
» Cămin cu 3 intrări la 45° și o ieșire
» Racordurile de la baza căminului au diametrul ext. 200/160mm, sunt blindate și se retează la montaj pe diametrul dorit;
» Racordurile de la bază se îmbină cu țevi cu mufă și garnitură;
» Căminele sunt echipate cu capac din material compozit/fontă clasa A15/B125 (conform EN 124);
» Îmbinarea dintre capac și coloana căminului se realizează fără garnitură.
» Geometrie si dimensiuni conform imagine;
Instrucțiuni de montaj:
» Înălțimea căminului este ajustabilă între 800 și 1600 mm.
» Se sapă groapa de adâncime egală cu cota de montaj plus cca. 15 cm; lățimea gropii trebuie să țină cont de echipamentul de compactare/maiul care va fi utilizat la montare;
» Se realizează un pat de montaj format dintr-un strat de 15 cm de nisip, bine nivelat;
» Se taie coloana căminului la înălțimea dorită (minim 0.8m, adâncimea minimă de îngheț);
» Se pregătesc ștuțurile pentru racordare prin simpla retezare la fața locului cu fierăstrău cu dinți fini și șanfrenare (15˚) pentru a nu deteriora garnitura de etanșare a mufei în care va intra ștuțul;
»Se introduce căminul în groapa de montaj;
» Se realizează conectarea tuburilor la cămin;
» Se umple șanțul și se compactează în straturi succesive de câte 25-30 cm, gradul de compactare minim 85%, umplerea se face astfel încât să rămână liberă o înălțime de cca. 120 mm până la fața capacului (cota terenului). Materialul folosit poate fi nisip sau pământ de granulație mică, fără pietre sau spărturi colțuroase;
» Pentru aplicații speciale (ca de exemplu zonă cu risc de inundare, s.a.) materialul de umplutură va fi nisip stabilizat sau beton.
Acoperirea căminului se face astfel:
» La căminele DN315, capacul de fontă se montează pe capătul coloanei.
» În jurul capacului se va construi un cofraj pătrat de dimensiuni aproximative 750 x 750 mm. În interiorul cofrajului se va turna placa de beton;
» Capacul cu rama se montează NUMAI pe o placă de beton care va culisa la exteriorul coloanei căminului astfel încât presiunea axială se va exercita pe pământ și nu pe cămin.
» Dacă există riscul ca pânza freatică să depășească baza căminului, atunci căminul trebuie încastrat în beton pentru a contrabalansa presiunea creată de forța arhimedică.
|
|
|
|
|
