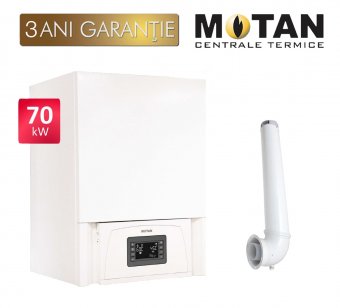

Centrala termica in condensare Motan Condens 100 CH2 70 kW, doar incalzire

Centrala termică în condensare Motan Condens 100 CH2 70 funcționează în regim de condensare totală și reprezintă modelul de top din cadrul gamei de centrale termice MOTAN.
Se utilizează pentru încălzirea spațiilor și pentru preparare apă caldă menajeră dacă se atașează un boiler cu serpentină la centrala termică, are o putere termică de 70 kW, tiraj forțat, se amplasează mural și a fost proiectată și construită pentru eficiență și economie maximă.

Kit-ul de evacuare gaze arse / admisie aer de 1 m lungime, diametru 60/100 mm este inclus în preț.

Avantaje client:

» Centrală termică cu condensare, special concepută pentru încălzire;

» »Eficiență de până la 104.2% și raport de modulare 1:7;

»Environmentally friendly. În timpul funcționării emite cantități semnificativ reduse de NOx, CO și CO2 - Clasa NOx 5;

» Proiectată și construită pentru eficiență și economie maximă în funcționare conform ultimelor cerințe legislative europene - pompă low enegry;

» Posibilitatea de montare în cascadare;

» Eficiență energetică ★★★★ (dir. 92/42/CEE);

» Schimbător principal de căldură din oțel inoxidabil;

» Panou de control cu display LCD ce asigură o interfață grafică evoluată.

Centralele termice MOTAN reunesc echipamente de cea mai înaltă calitate:

» Schimbător de căldură în condensare INOX, CIRCOND - VALMEX (Italia);

» Pompa de circulație GRUNDFOS (Danemarca);

» Vana de gaz SIT (Italia);

» Ventilator cu ajutaj gaz-aer încorporat SIT (Italia);

» Supapa de siguranță Kramer/ Bitron (Italia);

Caracteristici tehnice și funcționale:

» Model: C38GC70V1

» Nume comercial : CONDENS 100 CH2 70

» Stele randament eficiență energetică (dir. 92/42/CEE): ★★★★

» Tip de gaz care se poate utiliza: 112H38/P

» Tiraj: Forțat, ventilator cu turație variabilă

» Clasa Nox (G20-I2H, G24, G25.1, G31): 5

» Clasa randament energetic sezonier aferent încălzirii incintelor: A

» Putere nominală maximă (80/60°C)(G20-I2H): 69 kW

» Putere nominală maximă (50/30°C - condensare)(G20-I2H): 72 kW

» Randament termic la putere calorică nominală (80/60°C)(G20-I2H): 97,1 %

» Randament termic la putere calorică nominală (50/30°C-condensare)(G20-I2H): 104,2%

» Consum nominal maxim de combustibil: ≈7,46 mc/h

» Presiunea nominală alimentare gaz (G20-I2H): 20 mbar

» Presiunea nominală alimentare gaz natural maximă admisibilă: 35 mbar

» Presiunea pe circuitul de termoficare: 0,8÷3 bar

» Interval reglare temperatură termoficare: 30÷80°C

» Interval reglare temperatură sistem pardoseală: 15÷45°C

Caracteristici constructive:

» Dimensiuni (Înălțime/Lățime/Adâncime): 765x562x488 mm

» Greutate: 60 kg

» Capacitate schimbător de căldură primar: 7,5 L

» Racorduri intrare, ieșire termoficare: 1"

» Racord intrare apă rece: 3/4"

» Racord alimentare gaz: 3/4"

» Tubulatură admisie/evacuare aer/gaz: Coaxial D80/D125 min. 1 m - max. 20 m.

» Lungime racord gaze arse: Dual 080/080 min. 1 m - max. 5 m.

» Tip evacuare: C13 C13X, C33, C33X, C43, C43X, C83, C83X, C93, C93X.

» Gaze arse - temperatură maximă: ≈ 60 °C

Caracteristici electrice:

» Alimentare: ~230V/50 Hz

» Putere nominală: 370 W

» Clasa de protecție electrică: IPX4D.

* Centrala cu tiraj forțat se livrează standard cu kit coaxial D100/060 de 1 m. Kitul dual şi adaptorul se livrează ca accesoriu la cerere.

Structură centrală termică murală în condensare Motan Condens 100 CH2 70 (C38GC70V1).

1	Schelet metalic	13	Cutie electronică
2	Aerisitor manual	14	Vană gaz
3	Senzor temperatură tur termoficare	15	Racord vană gaz
4	Termostat supra temperatură	16	Ventilator cu ajutaj încorporat
5	Flowswitch	17	Electrod aprindere
6	Schimbător căldură 70 kW	18	Electrod ionizare
7	Robinet umplere automată Caleffi 553140	19	Transformator aprindere
8	Aerisitor automat Caleffi 551008	20	Racord umplere circuit termoficare
9	Sifon condens	21	Supapă suprapresiune 3 bar
10	Racord ieșire agent termic	22	Racord retur termoficare
11	Senzor presiune	23	Senzor temperatură retur termoficare
12	Manometru	24	Pompă circulație

Atenție!

Centrala nu este echipată cu vas de expansiune; montarea acestuia și racordarea trebuie făcută de instalator. Montarea centralei într-o instalație fără vas de expansiune, nu este acoperită de garanție.

 Pliant comercial Motan Condens 100 CH2 70 (C38GC70V1).

 Etichetă eficiență energetică Motan Condens 100 CH2 70 (C38GC70V1).

 Manual de utilizare centrală termică în condensare Motan Condens 100 CH2 70 (C38GC70V1).

 Certificat de examinare UE de tip - Tip producție Motan Condens 100 CH2 70 (C38GC70V1).

 Certificat de calitate și garanție comercială Motan Condens 100 CH2 70 (C38GC70V1).
