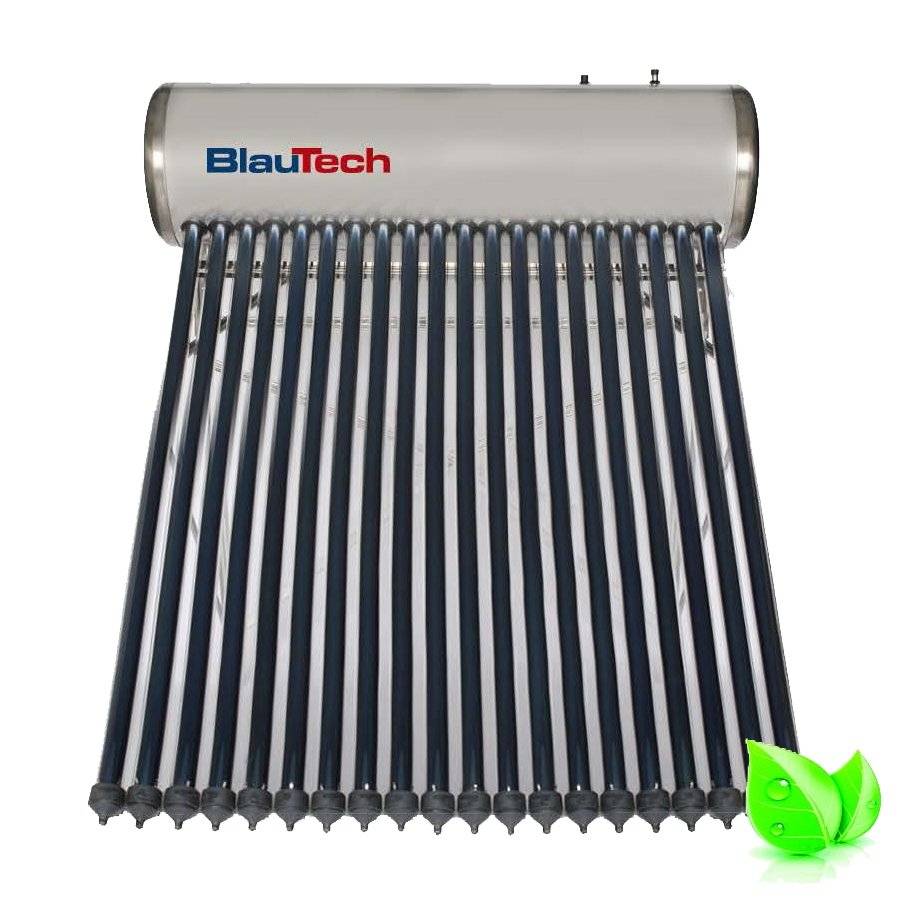

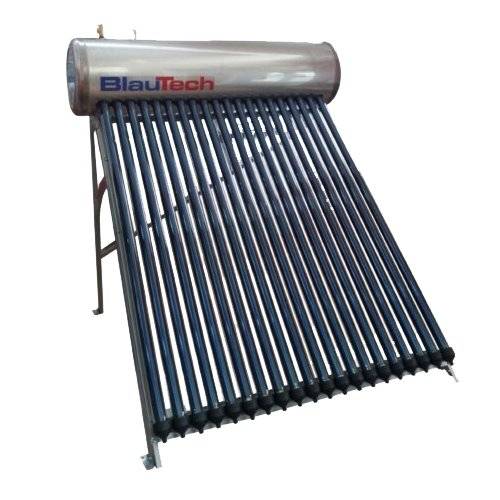

PANOU SOLAR CU 15 TUBURI VIDATE PENTRU PREPARARE APĂ CALDĂ MENAJERĂ CU REZERVOR INOX PRESURIZAT 125 LITRI BLAUTECH.
Colectoarele cu tuburi vidate de sticlă sunt caracterizate de o calitate superioară în ceea ce privește înmagazinarea căldurii, încălzirea rapidă, pierderile de căldură și randamentul termic. Prepararea apei calde are loc și în timpul iernii.
Izolația de poliuretan de înaltă densitate a rezervorului asigură pierderi minime de căldură.
Datorita faptului ca instalația este presurizată, apa caldă este furnizată sub presiune, fără a fi necesară utilizarea unei pompe.
Sursa de căldură este reprezentată de tuburile vidate. În cazul avarierii unui tub, instalația funcționează în continuare.
Sistemul de fixare permite montarea instalației atât pe acoperișuri plate, cât și pe acoperișuri înclinate.

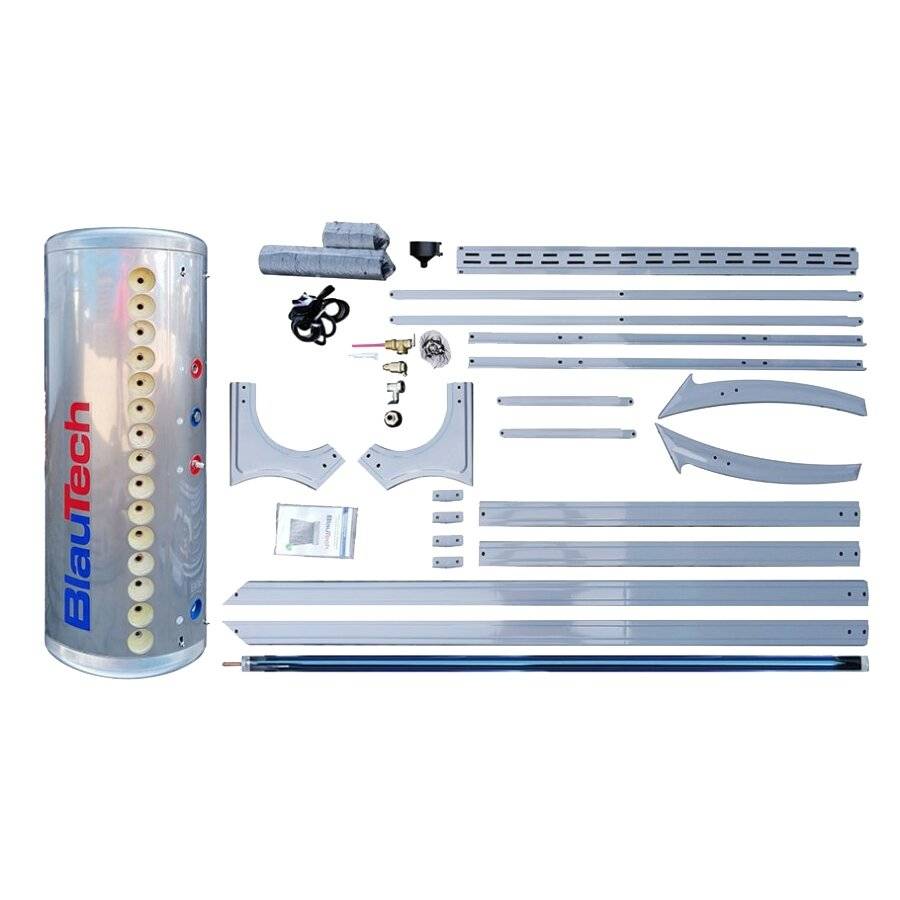

Componente:
Tubul termic: este elementul de transfer al căldurii montat în interiorul tubului vidat, de sticlă. Radiația solară este absorbită de tubul vidat și transferată de tubul termic către rezervor pentru încălzirea apei.
Rezervorul: este format dintr-un rezervor interior, un strat izolator și un rezervor exterior.
» Rezervorul interior este fabricat din inox alimentar SUS 304-2B cu o rezistență maximă la presiune de 1,5 MPa.
» Izolația de poliuretan de înaltă densitate reduce pierderile de căldură.
» Rezervorul exterior este fabricat din tablă de oțel vopsită, rezistentă la coroziune și la acțiunea factorilor de mediu, cu o durată îndelungată de viață utilă.
Tubul vidat: este confecționat din sticlă de borosilicat 3.3 de înaltă calitate și rezistență la grindină. Testele efectuate au arătat că dacă pe tubul de sticlă este lăsată să cadă o bilă de oțel cu diametrul de 30 mm de la o înălțime de 500 mm, acesta nu se sparge. Tuburile vidate sunt prevăzute cu un strat cu o capacitate ridicată de absorbție a radiației solare și cu proprietăți de reflexie foarte reduse. Tehnica superioară de vidare asigură reducerea pierderilor de căldură și un randament ridicat de încălzire.
Cadrul: este confecționat din tablă de oțel zincat, rezistentă la coroziune. Este simplu și rapid de instalat. Partea posterioară poate fi demontată cu ușurință când montarea se realizează pe un acoperiș înclinat.
| Nr. |
Denumire |
Nr. |
Denumire |
| 1 |
Supapă P/T |
8 |
Capac tub termic |
| 2 |
Aerisitor |
9 |
Lamele aluminiu |
| 3 |
Capac rezervor |
10 |
Supapă presiune |
| 4 |
Izolație |
11 |
Tub termic |
| 5 |
Înveliș exterior |
12 |
Cadru |
| 6 |
Rezervor inox |
13 |
Talpă |
| 7 |
Tub vidat |
|
|
Principiul de funcționare a instalației solare de preparare a apei calde.
Radiația solară este absorbită de stratul de absorbție selectivă și transformată în energie termică.
Aceasta ajunge la lamelele de aluminiu printr-o combinație de fenomene, fiind radiată de tubul interior și transmisă prin convecție între tubul de sticlă și lamele. Lamelele transferă căldura către tubul termic, iar agentul termic se vaporizează. Vaporii se ridică în partea de sus a tubului termic, de unde căldura este transferată către apa din rezervor prin peretele tubului, apoi vaporii de agent termic condensează. Acesta ajunge gravitațional la partea inferioară a tubului termic, absoarbe căldura și se vaporizează, procesul repetându-se, ceea ce are ca rezultat încălzirea apei din rezervor.

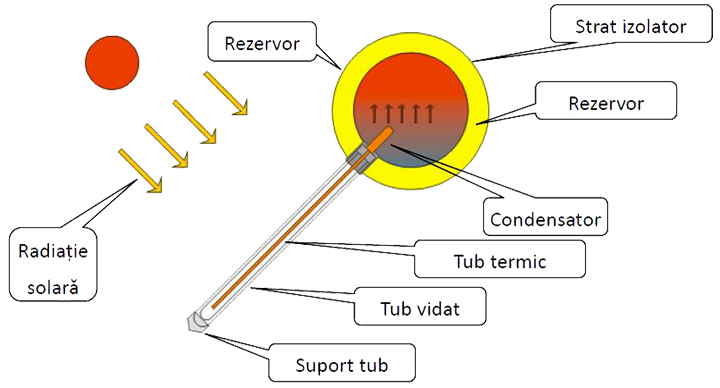

Schema principiului de funcționare:
Specificații și informații tehnice:
| Model |
SP-H-15 |
SP-H-20 |
SP-H-25 |
| Volum rezervor |
125 l |
160 l |
197 l |
| Dimensiuni (mm) |
1374×1790×1650 |
1749×1790×1650 |
2124×1790×1650 |
| Greutate netă (kg) |
97 |
119 |
149 |
| Aria aperturii |
1,5 |
2,0 |
2,5 |
| Presiune maximă de operare |
0,6 MPa |
| Temperatură maximă de operare |
90℃ |
| Temperatură minimă de operare |
-30℃ |
| Unghi cadru |
45° |
| Dimensiuni intrare/ieșire apă |
3/4″ |
| Dimensiuni supapă P/T |
3/4″ |
| Supapă P/T |
0,7 MPa/99 ℃ |
| Dimensiuni rezervor exterior (mm) |
Φ 470 |
| Dimensiuni rezervor interior (mm) |
Φ 360 |
| Material rezervor interior |
Inox SUS 304 t 1.2 |
| Izolație |
Poliuretan |
| Cadru |
Tablă zn t1.2 |
| Cantitate tuburi (buc.) |
15 |
20 |
25 |
| Lungime tub (mm) |
1800 |
1800 |
1800 |
| Diametru tub (mm) |
Φ 58 |
Φ 58 |
Φ 58 |
| Transmitanță |
＞0,92 |
＞0,92 |
＞0,92 |
| Acoperire tub |
ALN/ AIN-SS/ CU |
ALN/ AIN-SS/ CU
|
ALN/ AIN-SS/ CU
|
| Rată de absorbție |
＞0,9 |
＞0,9 |
＞0,9 |
| Putere tub termic (W) |
＞120 |
＞120 |
＞120 |
| Element electric de încălzire |
Racord prevăzut
G11/2, opțional |
Racord prevăzut
G11/2, opțional |
Racord prevăzut
G11/2, opțional |
Instalația de preparare a apei calde nu poate fi utilizată în zonele unde temperatura scade sub - 15 °C. În timpul iernii, în cazul utilizării instalației, conductele trebuie protejate împotriva înghețului. În acest sens, recomandăm instalarea de echipamente care împiedică înghețarea apei.
Conductele instalației solare de preparare a apei calde trebuie să fie protejate împotriva înghețului dacă instalația funcționează o perioadă îndelungată la o temperatură de sub - 4 °C. Grosimea izolației depinde de condițiile climatice și de materialul ales. Dacă temperatura scade sub -15 °C, cea mai bună soluție este golirea instalației pentru a preveni fisurarea conductelor.
În timpul iernii, elementul auxiliar de încălzire din rezervor trebuie pus în funcțiune în momentul în care temperatura apei scade sub 4 °C. Acesta are rolul de a încălzi apa din rezervor.
|
