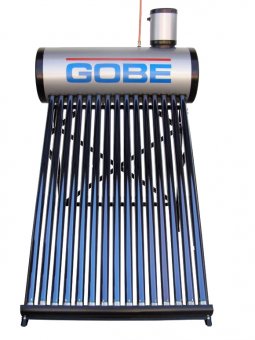

Panou solar nepresurizat din inox GOBE, cu 20 tuburi vidate si boiler 200 L

Colectorul solar de apă prepară apă caldă pe baza principiului de termosifon. Captarea radiației solare, transformarea în energie termică și încălzirea apei se realizează în tuburile vidate, care sunt caracterizate prin putere de captare mare și pierderi scăzute de căldură.

Din cauza diferenței de densitate între apa rece și cea caldă, în colector solar se realizează un circuit de jos în sus, prin care masa de apa caldă încălzită în tuburile vidate este înlocuită cu o masă echivalentă de apă rece. Astfel în rezervorul de apă, care se situează deasupra tuburilor, se acumulează apă caldă.

Datorită eficienței de captare a tuburilor vidate, colectorul solar poate acoperi necesarul de apă caldă, în perioada martie-octombrie, într-o proporție de 70-80%, fără a utiliza energie electrică.

Suportul pentru acoperiș terasă este inclus.

» Capacitate rezervor: 200 l

» Lățime: 1600 mm

» Număr tuburi: 20

» Înălțime: 1900 mm

» Adâncime: 1700 mm

» Racord apă: 1/2 inch

» Masă: 87 kg.

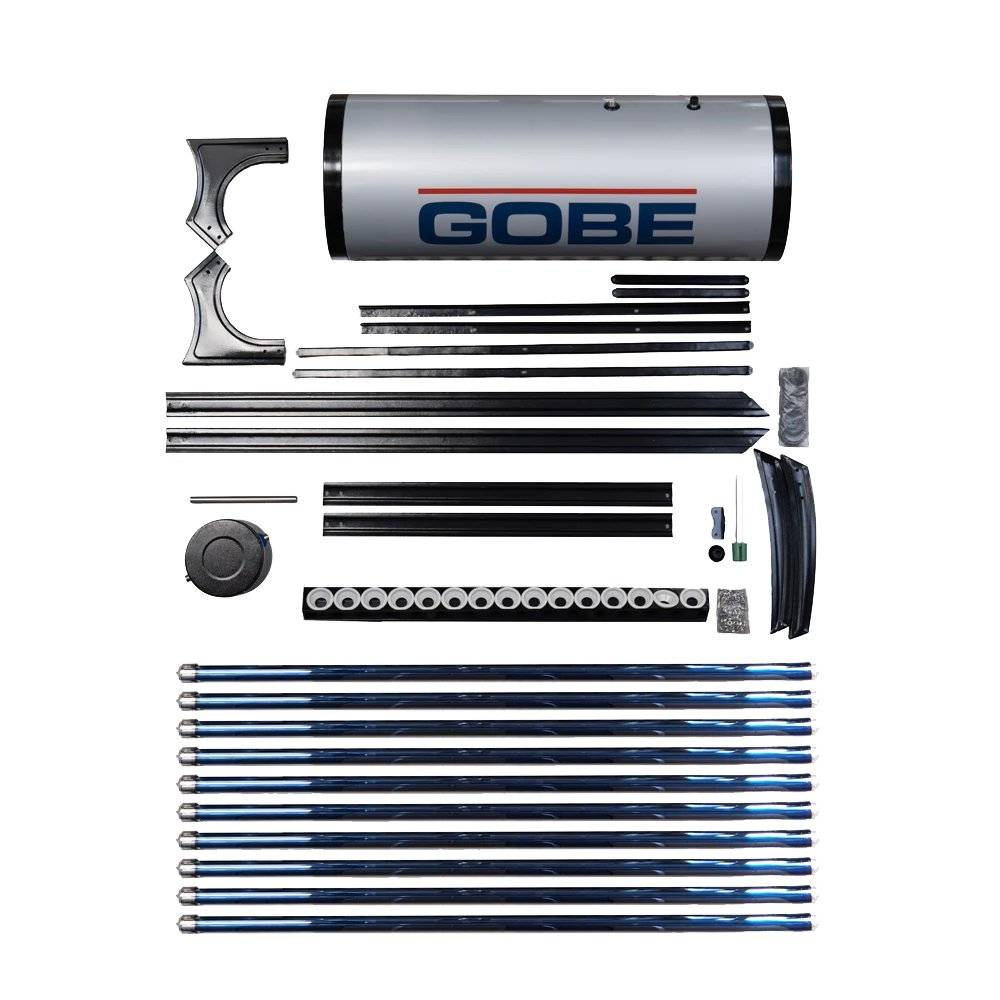

Componente suport

Caracteristicile tubului vidat:

» Datorită stratului de absorbție selectiv, aplicat pe întreaga suprafață a tubului interior, are capacitate de captare ridicată.

» Tubul este realizat din sticlă borosilicată de 3,3 mm grosime de transparență ridicată, este rezistent la frig și din punct de vedere chimic este stabil.

» Tubul are pereții dubli, între care se află vid la o presiune de ≤5×10-2 Pa, cu rol de termoizolare.

» Datorită formei cilindrice și a amplasării tuburilor vidate, acestea pot capta razele solare în mod optim pe tot parcursul zilei.

Alegerea locului de amplasare:

La alegerea locului de amplasare al colectorului trebuie luate în considerare următoarele:

» Colectorul solar trebuie orientat spre Sud cu o înclinație de cca. 45º. Dacă orientarea este Estică colectorul va funcționa mai eficient înainte de masă, iar dacă va fi Vestică aportul de căldură va fi mai considerabil după-amiază.

» Este important a se verifica dacă locul de amplasare ales nu este umbrit de copaci sau alte clădiri pe timpul zilei și în special între orele 9 și 15, când însorirea este maximă.

» Este importantă verificarea structurii acoperișului pentru a vă asigura dacă acesta are capacitatea portantă necesară pentru a suporta greutatea colectorul solar umplut cu apă. Trebuie verificat de asemenea locul de sprijin al picioarelor frontale pe învelitoarea acoperișului: de recomandat aplicarea unor piese cu rezistență corespunzătoare sub picioare. Dacă structura acoperișului nu poate suporta o

astfel de sarcină suplimentară trebuie aduse modificări în vederea creșterii rezistenței acestuia în mod corespunzător.

» Colectorul solar se montează deasupra celui mai de sus consumator. Presiunea minimă a coloanei de apă caldă este dată doar de înălțimea la care este montat colectorul.
