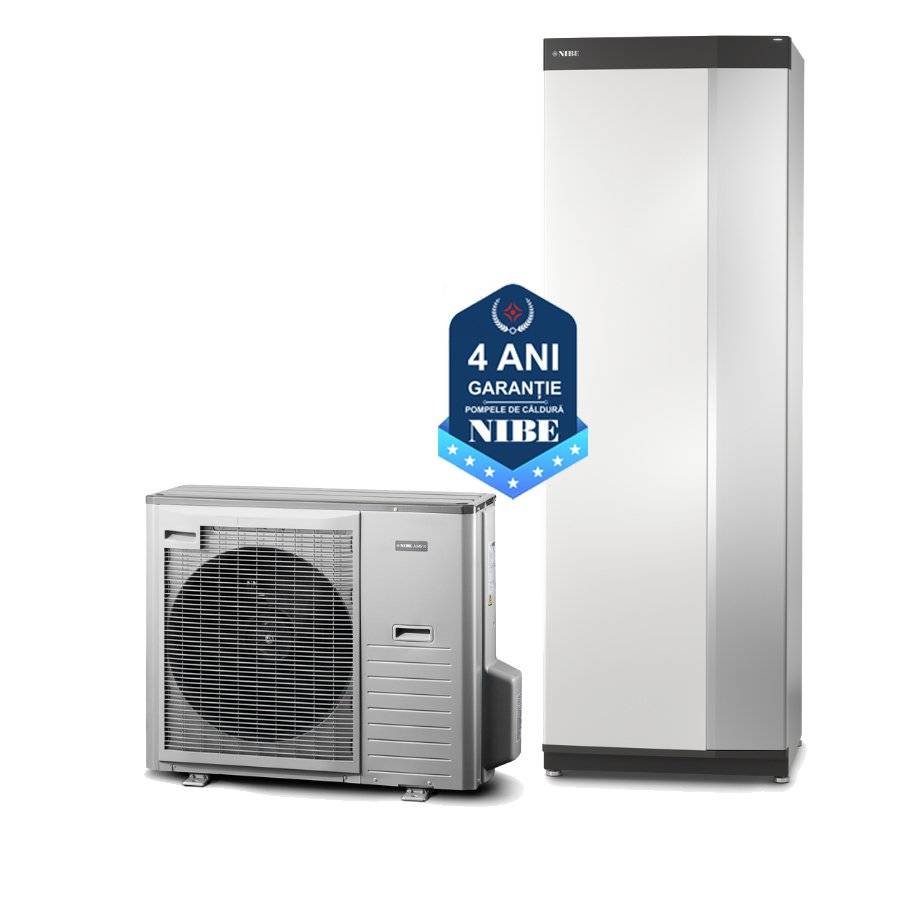

Pachet pompă de căldură split, NIBE AMS 20-10 cu unitate internă SVM S332-10 EM, boiler încorporat ACM 185 litri, 230V.
Noul model NIBE AMS 20-10 împreună cu sistemul NIBE HBS 20 și modulul interior VVM sau controlerul avansat SMO reprezintă un sistem de pompă de căldură AER-APĂ special conceput pentru climatul nordic, care utilizează aerul din exterior ca sursă de energie.
Pachetul conține:
COD
SKU |
Denumire |
Cantitate |
| 064319/069256 |
NIBE - Pompă de căldură aer-apă SPLIT AMS 20-10 + Unitate internă SVM S332-10 EM, boiler încorporat 185 litri, 230 V. |
1 |
| 067614 |
NIBE - Kit conductă de scurgere condens cu cablu încălzire ptr. F2050-6-10/HBS05, KVR 10-10, 1 m. |
1 |
| Preț total (inclus TVA 21%) |
38.720,00
RON
|
Pentru mai multe detalii și oferte complete, conforme cu specificul proiectului dumneavoastră, vă rugăm să ne contactați.
Detalii:
» Noua generație NIBE AMS 20 au compresoare ce beneficiază de agent frigorific R32 și sunt special concepute pentru a oferi performanțe ridicate la temperaturi scăzute.
» Ușor de instalat, în special unitățile compacte de interior, model tip split.
» Eficiență energetică ridicată datorită compresorului Twin Rotary controlat cu inverter.
» Modul de interior HBS 20 pentru încălzire și răcire, construcție compactă, design modern.
» Se folosește împreună cu automatizarea inteligentă NIBE SMO S40. » Accesorii incluse pentru HBS20: filtrul de particule Y, țeavă evacuare condens și suporți montaj mural.
» Cu ajutorul aplicaţiei NIBE myUplink puteți controla de la distanță de pe smartphone sau tabletă întreg sistemul dumneavoastră de acasă.
Compresor dublu rotativ controlat prin inverter.
Compresorul Twin Rotary operează eficient la temperaturi negative. Noua generație de compresoare beneficiază de agent frigorific R32 și sunt special concepute pentru a oferi performanțe ridicate la temperaturi scăzute.
O pompă de căldură aer/apă folosește aerul exterior pentru a încălzi o casă. Conversia energiei aerului exterior pentru încălzirea locuinței are loc în trei circuite diferite. Din aerul exterior, (1) , energia termică liberă este extrasă și transportată la pompa de căldură. În circuitul agentului frigorific, pompa de căldură mărește temperatura redusă a energiei termice recuperate la o temperatură ridicată(2). Căldura este distribuită în întreaga casă de circuitul agentului termic, (3) .
* Temperaturile sunt doar exemple și pot varia între diferite instalații și în funcție de anotimp.
Montarea unei pompe de căldură poate constitui o lucrare simplă sau un proiect amplu - totul depinde de tipul de pompă de căldură și de specificul casei dumneavoastră, de aceea montajul se efectuează doar cu firme sau parteneri specializați în montajul acestora.
Nerespectarea acestei condiții poate duce la pierderea garanției.
Detalii tehnice AMS 20-10:
» Eficiență energetică pentru încălzire la 35 / 55 grade celsius: A+++
» Tip Agent frigorific: R32.
» Tip Compresor: Twin Rotary.
» Tensiune nominală: 230V.
» Lățime: 880 mm.
» Adâncime: 340 mm.
» Înălțime cu suport: 750 mm.
» Greutate: 60 kg.
Controlul AMS 20
» AMS 20 este controlată în moduri diferite, în funcție de sistemul dumneavoastră. Controlați pompa de căldură prin modulul interior (VVM) sau modulul de comandă (SMO), care este conectat la SPLIT casetă (HBS 20). Pentru informații suplimentare, consultați manualul aferent.
» La instalare, inginerul instalator reglează setările necesare ale pompei de căldură în modulul interior sau modulul de comandă, astfel că pompa de căldură va funcționa optim în sistemul dvs.
Mod silențios
» Pompa de căldură poate fi setată pe „mod silențios”, ceea ce va reduce nivelul de zgomot al pompei de căldură. Funcția este utilă atunci când AMS 20 trebuie amplasat în zone sensibile la zgomot. Funcția trebuie utilizată numai pe perioade limitate, întrucât AMS 20 poate să nu ajungă la puterea sa dimensionată.
a
Accesorii:
» NIBE KVR 10 - Conductă cu încălzire pentru eliminarea condensului.
» NIBE SMO S40 - Automatizare inteligentă pentru controlul pompei de căldură.
» NIBE VVM 310 - Modul interior complet. O întreagă instalație într-un singur echipament interior.
» NIBE VVM S320 - Modul interior complet. O întreagă instalație într-un singur echipament interior.
» NIBE VVM 500 - Modul interior pentru sisteme rezidențiale și comerciale. O întreagă instalație într-un singur echipament interior.
» NIBE SVM S 332 - Modul interior complet. O întreagă instalație într-un singur echipament interior.
» NIBE RMU S40 - Controler cu touch screen, senzor de umiditate și temperatură integrat.
» NIBE ECS - Grup de distribuție inteligent pentru instalația interioară (radiatoare, pardoseală, ventiloconvectoare, etc).
» NIBE AXC - Controler suplimentar pentru conectarea altor echipamente la automatizarea pompei de căldură NIBE.
» NIBE POOL - Accesoriu pentru încălzirea piscinei folosind pompa de căldură.
Modul interior NIBE SVM S 332
O întreagă instalație într-un singur echipament de 60 x 60cm lățime/lungime
» O întreagă instalație termică într-un singur echipament interior fabricat complet în Suedia. Pentru modernizarea sistemelor de încălzire existente sau nou construite cu cerințe de înaltă performanță pentru apă caldă, pot fi combinate cu o piscină / cazan existent.
» NIBE SVM se poate instala oriunde în casă, în bucătărie, pe hol, în garaj. Unitatea conține: boiler apă caldă, puffer, automatizare inteligentă cu NIBE myUplink, backup electric adițional, pompe circulație, supape de siguranță, vană 3 căi, vas expansiune, manometru, senzori temperatură interior și exterior.
Modul interior pentru pompe de căldură AER-Apă
» Conține boiler integrat de capacitate mare cu protecție la coroziune și temperatura maximă de 65 grade pentru încălzirea casei.
» Funcție de răcire eficientă, furnizează 7 grade pentru răcire activă.
» Adițional electric inclus 7kW (230V) sau 9kW (400V).
» Volum mare de apă caldă menajeră, până la 185 litri.
» Pompe de circulație incluse cu auto-reglare, viteză controlată și design clasa A.
» Multiple accesorii de conectare cu alte sisteme de încălzire și răcire.
» Control și conexiune simplă a sursei adiționale de căldură (lemn / peleți / gaz). Energie suplimentară controlată în trepte cu încălzitor imersat.
» Control wireless prin termostat de cameră NIBE RMU S40.
» Funcție inteligentă de control pentru încălzirea apei calde menajere.
» Reglementare în funcție de prognoza meteo.
» NIBE VVM S332 este pregătită pentru controlul vocal.
» Actualizările firmware-ului prin Wi-Fi (OTA)
» Controlează încălzirea, răcirea, ventilația, precum și apa caldă și panouri fotovoltaice.
» Tarifele cele mai ieftine prin adaptarea consumului de energie.
Compatibilități:
» Funcționează numai împreună cu pompele de căldură AER-Apă NIBE.
» NIBE AMS 20-6 - Modulul interior SVM este compatibil cu unitatea exterioară AMS 20-6.
» NIBE AMS 20-10 - Modulul interior SVM este compatibil cu unitatea exterioară AMS 20-10.
» NIBE PV - Modulul interior VVM este compabil cu panourile solare fotovoltaice NIBE PV.
» NIBE POOL 40 - Modulul interior VVM este compabil cu modulul de încălzire piscină POOL.
» Tehnologia utilizată la producerea pompelor de căldură are de fapt la bază un principiu foarte simplu și bine cunoscut.
» Funcționează pe același principiu ca și frigiderul, prin tehnologia de comprimare a vaporilor.
» Pompele de căldură aer/apă utilizează ca sursă de energie aerul din exterior. Cu ajutorul unui compresor controlat prin invertor, sistemul poate fi reglat în orice moment, pentru a corespunde exact necesarului de căldură de care are nevoie casa dumneavoastră.
» Acest lucru înseamnă că pompa de căldură va consuma doar atunci când e nevoie, în acesta constând de fapt gradul său ridicat de eficiență.
Date electrice:
» Putere maximă încălzitor electric imersat: 7 (7) kW
» Tensiune nominală: 230 V ~ 50 Hz
» Curent maxim de funcționare: 30,1 A
» Siguranță: 32 A.
» Putere pompă agent termic (GP1): 2–75 W
» Capacitate pompă încălzire pentru apă caldă (GP8): 2–45 W
» Clasa de protecție: IPX1B
WLAN / Unitate wireless:
» Frecvență: 2.412 – 2.484 GHz.
» Putere maximă WLAN: 11 dbm.
» Frecvență suplimentară: 2.405 – 2.480 GHz
» Putere maximă: 4 dbm
Circuit agent termic:
» Presiune maximă sistem de răcire: 4 MPa (40 bari)
» Presiune maximă sistem agent termic: 0,3 MPa (3 bari)
» Presiune minimă sistem agent termic: 0,05 MPa (0,5 bari)
» Presiune limită agent termic: 0,25 MPa (2,5 bari)
» Temperatură agent termic maximă: 70 °C
Racorduri pentru conducte:
» Diametru agent termic (ext.): 22 mm
» Racord apă rece (diam. ext.): 22 mm
» Racord apă caldă (diam. ext.): 22 mm
» Conductă de gaz (Cu Ø): 15,9 (5/8") mm
» Conductă de lichid racord (Cu Ø): 6,35 (1/4") mm.
Secțiune apă caldă și încălzire:
» Volum rezervor stocare apă caldă: 140 litri.
» Volum modul interior total: 192 litri.
» Volum vas-tampon: 52 litri.
» Presiune maximă permisă schimbător căldură: 1,0 MPa (10 bari)
» Presiune minimă permisă schimbător căldură: 0,01 MPa (0,1 bari)
Capacitate încălzitor apă caldă (EN16147):
» Volum boiler încorporat: 185 litri.
Dimensiuni și greutate:
» Lățime: 600 mm
» Adâncime: 620 mm
» Înălțime: 1.800 mm
» Înălțime necesară plafon: 2.010 mm
» Greutate: 127 kg.
» Protecție anticorozivă: Oțel inoxidabil.
Conductă de scurgere condens cu cablu încălzire pt. F2050-6-10/HBS05, KVR 10-10, 1 m
NIBE KVR 10 este o conductă cu încălzire pentru eliminarea condensului.
NIBE a conceput sistemul NIBE KVR 10. Acesta este fabricat în totalitate în Suedia prin divizia NIBE Element.
Sistemul este compus dintr-o țeavă gofrată cu izolație flexibilă cu protecție mecanică și la ultraviolete prin care trece un fir electric special conceput să reziste în timpul operațiunilor de defrosting. Firul electric de încălzire este cu manta metalică ce asigură protecția mecanică și protecția la electrocutare prin conectarea acesteia la borna de împământare special prevazută în pompa de căldură.
Firul electric este alimentat direct din automatizarea pompei de căldură pe o siguranță fuzibilă din fabrică de 250mA (standard) pentru cablu de 3m lungime utilă, și de 150mA și 500mA pentru cablu cu lungimea utilă de 1m respectiv de 6m.
KVR 10 este compatibil numai cu sistemul Uplink, care controlează funcționarea acestuia în funcție de temperatura exterioară.

NIBE KVR 10 se instalează conform manualului de utilizare și funcționează împreună cu automatizarea Uplink.
În kit-ul de degivrare KVR10 se livrează toate elementele necesare montării corecte:
» Cablu de degivrare.
» Tub de evacuare condens.
» Siguranță automată (la unele modele).
» Racord de evacuare condens (la unele modele), siguranță fuzibilă (la modelele de 1m și de 6m).
» Colier metalic pentru tub.
» Coliere PVC pentru fixare cablu pe traseul din pompa de căldură.
» Dopuri din cauciuc pentru orificiile suplimentare din țeava de condens.
» Manual de instalare și punere în funcțiune.
Fiabilitatea este dovedită de producătorul NIBE Element, care produce sisteme de degivrare și dezghețare pentru țările nordice cum ar fi elemente de încălzire pentru șinele căilor ferate din Suedia, Finlanda, Danemarca și Norvegia.
|
