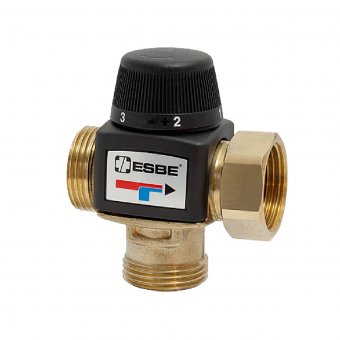

Ventil termostatic de amestec Esbe VTA578

Ventile termostatice de amestec pentru încălzire în pardoseală și ACM
Ventilele termostatice de amestec VTA sunt destinate pentru prepararea directă a apei calde menajere în sistemele cu sau fără pompă de recirculare, sisteme mici de încălzire prin pardoseală sau sisteme de încălzire cu sursă dublă de energie: cazan și panouri solare, cu funcţie anti-opărire.
Ventilele asigură o precizie foarte bună de reglare pe portul de amestec indiferent de variaţiile de temperatură sau presiune dintre portul de apă rece și caldă.
La sistemele de ACM se recomandă instalarea unei clapete de sens pe portul de apă rece.
Montare foarte facilă în sistem datorită portului de amestec în linie, disponibil doar la Esbe.

Specificații tehnice:
» Tip ventil: – de amestec, în linie (asimetric), portul de amestec este în lateral
» Materiale constructive: – alamă DZR – CW602N, aprobată pentru uzul la apă potabilă
» Mediu de lucru: – apă sau apă cu conţinut de maximum 50% glicol
» Temperaturi de lucru: – 0°C…+95°C continuu, temporar +100°C
» Reglarea temperaturii: – rozeta gradată 1…5 sau °C (cu capac protector la VTA320/520)
» Funcţie anti-opărire: – la lipsa totală a apei reci sau calde, ventilul închide în 1-2 secunde
» Presiune lucru: – maximum 10 bar
Presiune diferenţială:
» maximum 3 bar la seriile VTA320/370/520
» maximum 1 bar la seria VTA570 (între portul de apă caldă / rece)
Acurateţe reglare:
» VTA320 ± 2°C la un debit de minimum 4 litri/minut
» VTA520 ± 4°C la un debit de minimum 9 litri/minut
» VTA370 și VTA570 ± 3°C la un debit de minimum 9 litri/minut, (valori date în condiţii de temperatură fluctuantă la intrare și la un ΔT ≥ 10ºC între portul de intrare apă caldă și portul de amestec).
Capacitate amestec ACM: (capacitatea de amestec este calculată în raport 1:1 apă caldă/rece)
» kvs 1,2 = 1 vilă unifamilială sau 2 dușuri în centre de sport,
» kvs 1,5/1,6 = 5 apartamente sau 3 dușuri în centre de sport,
» kvs 3,2 = 10 apartamente sau 6 dușuri în centre de sport,
» kvs 4,8 = 15 apartamente sau 9 dușuri în centre de sport
Capacitate amestec încălzire prin pardoseală:
» kvs 1,2 = 40 mp,
» kvs 1,5/1,6 = 50 mp,
» kvs 2,2 = 80 mp,
» kvs 3,2 = 100 mp,
» kvs4,5/4,8 = 150 mp (valori calculate la 50W/ mp cu ΔT = 5ºC, la o cădere de presiune ≤ 10kPa și debit de 0,25l/sec)
Producător: – ESBE, fabricat în Suedia.

 Fișă tehnică ESBE VTA370-570.
