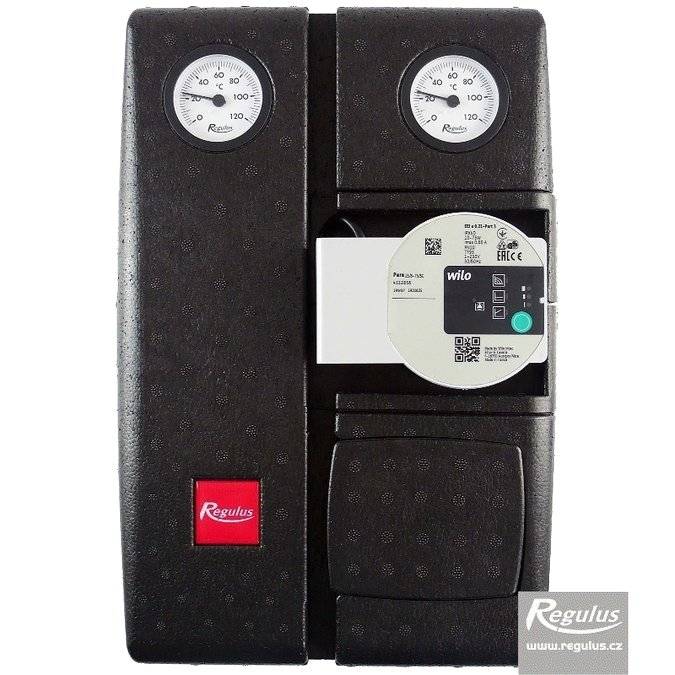

» Pompa Wilo Para 25/8 SC
» 2 robinete cu bilă c. mantaua senzorului
» supapă de reținere
» filtru cu sita&magnet
» Vana de amestec actionata LK 840
» termometre, izolare.
» Temperatura de lucru a fluidului: 5 - 95 °C
» Max. presiune de lucru: 10 bari
» Min. presiune de lucru: 0,5 bar
» Temperatura ambientală: 5 - 40 °C
» Max. umiditate relativă: 80 %, fără condensare
» Alimentarea pompei: 1 ~ 230 V, 50 - 60 Hz
» Stație de pompare putere max.: 75 W
» Vană Kvs: 6,3 m³/h
» Max. diferență de presiune: 5 m H2O (la intrarea supapei de amestec)
» Rata de scurgere: < 1% Kvs la diferența de presiune de 5 m H2O (la intrarea supapei de amestec)
» Material izolator: EPP RG 60 g/l
» Dimensiunile per total: 360 x 133 x 245 mm
» Greutate totală: 6,3 kg

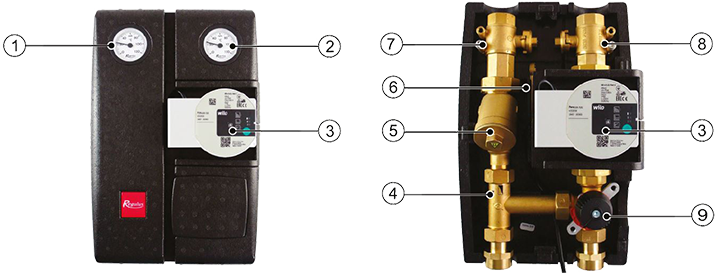

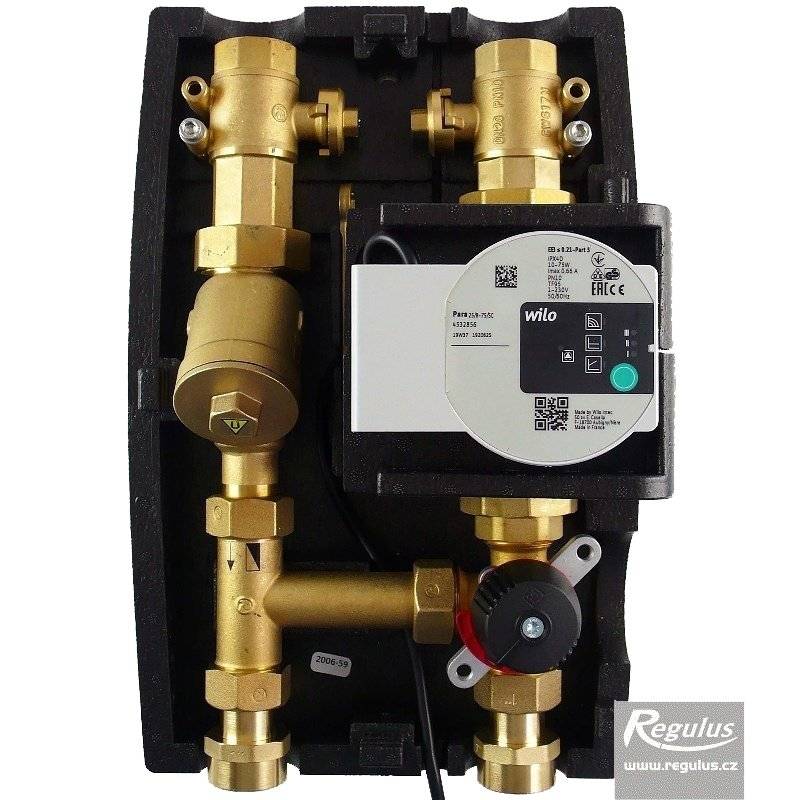

Componente grup pompare:
1 – Termometru de retur de apă din circuitul de încălzire
2 – Termometru de tur la circuitul de încălzire
3 – Pompă de circulație Wilo Para 25/8 SC
4 – Piesă în T cu. verifica valva
5 – Filtru de murdărie cu magnet
6 – Pârghie pentru robinete cu bilă
7 – Supapă cu bilă w. manta pentru senzorul de temperatură (la conducta de retur din circuitul de încălzire)
8 – Robinet cu bilă w. manta pentru senzorul de temperatura (la conducta de tur la circuitul de incalzire)
9 – supapă de amestec, fără actuator.
Pompa Wilo Para 25/8 SC:
Pompa de circulație Wilo Para 25/8 SC este o pompă de circulație cu funcționare umedă care permite reglarea vitezei la Δp-v, Δp-c sau n=constant. Starea de funcționare și eventualele defecțiuni ale pompei sunt afișate prin intermediul LED-urilor direct pe afișajul pompei. Se folosește exclusiv pentru circulația lichidelor în sistemele de încălzire cu apă caldă. Funcționarea pompei în alte sisteme sau în sisteme lipsite de apă, care conțin bule de aer sau nepresurizate poate duce la distrugerea ei rapidă.
Date tehnice pompă Wilo Para 25/8 SC:
» Alimentare electrică: 1 ~ 230 V, 50 - 60 Hz, de la controler extern
» Putere de intrare (min./max): 2/75 W
» Curent (min./max.): 0,03 – 0,66 A
» Max. viteză: 4800 rpm
» Control de viteza: convertor de frecvență
» Indicele de eficiență energetică (EEI): ≤ 0,21 conform EN 16297/3
» Evaluare IP: IPX4D
» Protecția motorului: integrat.
Actuatorul AVC pentru supapa de amestecare
Supapa de amestec LK 840 este controlată de un actuator AVC cu control în trei puncte. Curentul
poziția elementului supapei poate fi citită din vizorul de pe carcasa actuatorului.
Comutatorul modului de control este utilizat pentru a seta controlul automat sau manual. Dacă este setat controlul manual, actuatorul este controlat prin rotirea butonului de comandă.
Filtru cu magnet
Filtrul situat pe linia de retur a stației de pompare este proiectat pentru a colecta particule solide
din fluidul de lucru. Se compune dintr-o carcasă din alamă, un colector de strângere metalic detașabil
impurități grosiere și un capac de alamă cu magnet care colectează impuritățile magnetice.
Filtrul trebuie verificat periodic și curățat dacă este necesar. Filtrul trebuie curățat cu pompa de circulație oprită și secțiunea unde este instalat filtrul oprită. În secțiunea din amonte de filtru, oprirea se face printr-o supapă cu bilă, în secțiunea din aval a filtrului conductele sunt oprite de o supapă de reținere. Capacul filtrului trebuie deșurubat sita metalică a fost îndepărtată și clătită bine de orice murdărie. Murdăria prinsă pe magnet trebuie să fie ștearsa și apoi reasamblat prin introducerea filtrului, înșurubarea și strângerea capacului.
