Grup de pompare CSE2 MIX F W 1F REGULUS
Cod produs: 17937
Marca: REGULUS
Garantie: 24 luni
Pret: 3160.00 Lei / inclus TVA 21%
|
|
|
|
|
|
|

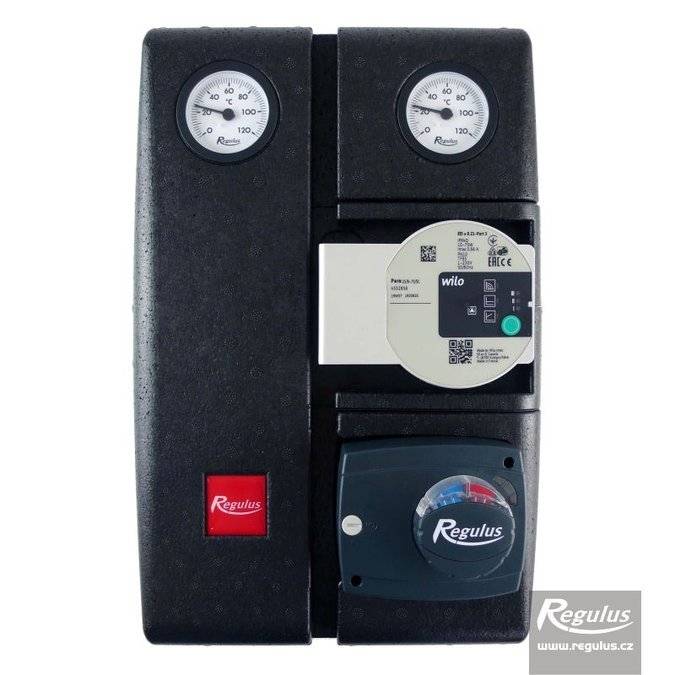

Grup de pompare CSE2 MIX F W 1F REGULUS
|
|
Grup de pompe cu două țevi cu pompă de circulație Wilo PARA 25/8 SC cu consum redus de energie, supapă de amestecare cu actuator, filtru de impurități cu magnet, supapă de retur în spatele filtrului, supape cu bilă, fitinguri pentru conectarea la colector, termometre și izolație. Permite închiderea circuitelor de încălzire, controlul temperaturii și service ușor. Poate fi ușor montat pe perete sau pe un colector pentru circuite multiple de încălzire.
Grupul de pompare CSE 2 MIX F W8 conține:
» Vana de mixare cu 3 căi (Kvs=6,3mc/h),
» Actuator (230 V, 120 s, Nm),
» Pompă: Wilo Yonos Para 25/1-6
» Filtru de impurități cu magnet,
» Non-return valve sub filtru,
» Robineți,
» Termometre și izolație.
» Racorduri la distribuitor.
» Racorduri 1 F, distanță între racorduri 125 mm.
Specificații tehnice:
» Dimensiuni conexiuni - 1” F
» Temperatura de funcționare a lichidului: 5 - 90°C
» Presiunea maximă de lucru - 10 bar.
» Presiunea minimă de lucru - 0.5 bar.
» Temperatura de ambient - 5 - 40 °C.
» Umiditate maxim relativă - 80%, fără condens.
» Material de izolare - EPP RG 60 g/l.
» Distanță axă între țevi - 125 mm.
» Dimensiuni - 360 x 133 x 245 mm.
» Tensiune de alimentare - 230 V 50 Hz.

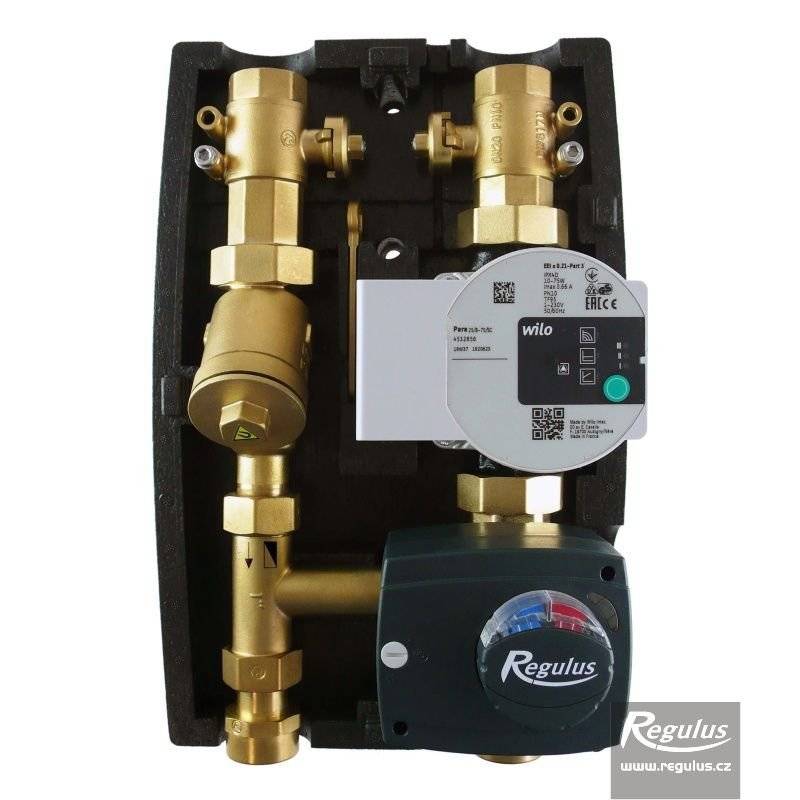

Componente grup pompare:
» 1 - Termometru la ieșirea circuitului de încălzire
» 2 - Termometru la intrarea circuitului de încălzire
» 3 - Pompa de circulație Wilo Para 25/8 SC
» 4 - Actuator AVC cu 3 puncte de control cu supapă de amestec LK 840
» 5 - Supapă de reținere
» 6 - Filtru de murdărie cu magnet
» 7 - Manetă pentru supape cu bilă
» 8 - Supapa cu bilă w. teacă pentru senzorul de temperatură (ieșirea circuitului de încălzire)
» 9 - Supapa cu bilă w. teacă pentru senzorul de temperatură (intrarea circuitului de încălzire)
Pompa WILO PARA 25/8 SC
Pompa de circulație Wilo Para 25/8 SC este o pompă de circulație cu funcționare umedă care permite
setarea controlului vitezei la Δp-v, Δp-c sau n = constantă. Starea de funcționare și posibilele defecțiuni ale pompei sunt afișate prin intermediul LED-urilor direct pe afișajul pompei. Este folosit
exclusiv pentru circulația lichidelor în sistemele de încălzire a apei calde. Operarea pompei în alte sisteme sau în sisteme lipsite de apă, conținând sau nu bule de aer sub presiune poate duce la distrugerea sa rapidă.
Actuatorul AVC pentru supapa de amestecare
Supapa de amestec LK 840 este controlată de un actuator AVC cu control în trei puncte. Curentul
poziția elementului supapei poate fi citită din vizorul de pe carcasa actuatorului.
Comutatorul modului de control este utilizat pentru a seta controlul automat sau manual. Dacă este setat controlul manual, actuatorul este controlat prin rotirea butonului de comandă.
Filtru cu magnet
Filtrul situat pe linia de retur a stației de pompare este proiectat pentru a colecta particule solide
din fluidul de lucru. Se compune dintr-o carcasă din alamă, un colector de strângere metalic detașabil
impurități grosiere și un capac de alamă cu magnet care colectează impuritățile magnetice.
Filtrul trebuie verificat periodic și curățat dacă este necesar. Filtrul trebuie curățat cu pompa de circulație oprită și secțiunea unde este instalat filtrul oprită. În secțiunea din amonte de filtru, oprirea se face printr-o supapă cu bilă, în secțiunea din aval a filtrului conductele sunt oprite de o supapă de reținere. Capacul filtrului trebuie deșurubat sita metalică a fost îndepărtată și clătită bine de orice murdărie. Murdăria prinsă pe magnet trebuie să fie ștearsa și apoi reasamblat prin introducerea filtrului, înșurubarea și strângerea capacului.
|
|
|
|
|
