Pachet solar GOBE, preparare ACM pt. 4-5 persoane, colector solar cu 30 tuburi

Colectoarele solare 30 tuburi vidate pentru acoperiș înclinat marca GOBE sunt cele mai eficiente tipuri dintre colectoarele solare.
Aceste colectoare sunt cele mai adecvate pentru aplicații cu temperaturi medii, la care cererea de temperatură este între 50-95 °C. Stratul absorbant selectiv al tuburilor vidate captează energia solară cu pierderi de căldură foarte mici chiar și pe timp rece.
Colectoarele solare 30 tuburi vidate pentru acoperiș înclinat marca GOBE se utilizează la sisteme de încălzire cu apă caldă ale locuințelor, ale clădirilor industriale, precum și la încălzirea piscinelor interioare și exterioare.
Colectoare solare sunt fabricate cu respectarea cerințelor celor mai exigente standarde și vor funcționa mulți ani, necesitând întreținere minimă.

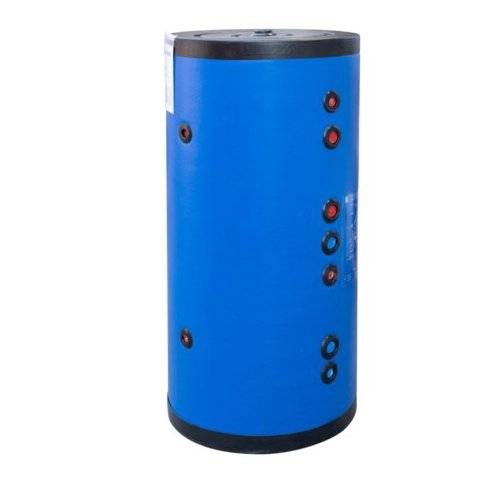

Seriile de boilere indirect cu 2 serpentine, 200 litri, izolat, HeizTech sunt proiectate astfel încât agentul termic încălzit să treacă prin serpentinele lor. Pentru aceasta, este necesară o sursă de căldură, precum un cazan de încălzire, cazan combi sau panouri solare. Volumul de apă din boiler este încălzit de apa fierbinte care circulă prin serpentină și oferă posibilitatea de a o folosi. Agentul termic este stocat în boiler, căldura luată de la sursa de căldură încălzește apa menajeră din boiler prin intermediul serpentinei. Boilerul cu 2 serpentine, 200 litri, izolat, HeizTech este proiectat pentru a crește volumul de apă din circuitul închis în sistemele de încălzire și răcire și pentru a reduce numărul de porniri și opriri ale pompei/echipamentului de încălzire. Boilerele HeizTech sunt produse în conformitate cu o presiune de lucru de 10 bari, astfel încât să poată funcționa la presiunea rețelei de apă și să fie supuse unei presiuni de testare de 13 bari. Toate boilerele HeizTech sunt emailate și tratate termic.

Grupul de pompare Pumpfix SOLAR EASY cu pompă WILO DN20 HERZ 1731433 este utilizat în sistemele solare destinate pentru prepararea apei calde menajere.

Grupul de pompare Pumpfix SOLAR EASY HERZ 1731433 trebuie instalat între panoul sistemului solar și boilerul destinat pentru stocarea apei calde menajere. Grupul de pompare Pumpfix SOLAR EASY HERZ 1731433 se montează pe verticală, cu robinetul sferă echipată cu termometru, îndreptată în sus. Robinetul de reținere SOLAR: este integrat în corpul debitmetrului. Robinetul cu sferă este utilizat ca element de închidere. Funcția robinetului de reținere poate fi blocată, de exemplu, pentru golirea sistemului.

Componentele Pumpfix-ului SOLAR EASY HERZ 1731433:

» robinet cu sferă echipat cu termometru

» pompa de circulație

» debitmetru (4-24 l / min)

» grup de siguranță

» suporturi de montare

Robinetul cu sferă se racordează la țeavă cu filet de dimensiunea 1”. Racordul debitmetrului are dimensiunea 1” și ieșirea supapei de siguranță are dimensiunea ¾”.

Parametri tehnici:

» Temperatura maximă de lucru 110°C

» Presiune maxim admisă PN 10

» Temperatură maxim admisă pe termen scurt 120°C < 15s

» Raport de amestec propilen-glicol 25-50%

» Lățime: 130 mm

» Presiune maximă permisă: 10 bar

» Înălțime: 390 mm

» Adâncime: 167 mm.

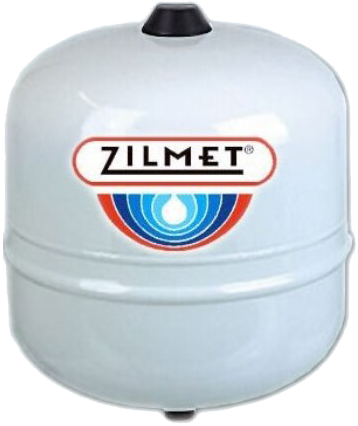

Vas expansiune 25L Solar-Plus ZILMET:

Vas de expansiune cu membrană fixă, permite expansiunea glicolului și controlul presiunii în instalații solare.

Aceste vase sunt interzis de utilizat în instalații cu apă potabilă.

Membrana ZILAN din cauciuc sintetic are rezistență deosebită la temperaturi înalte, dezvoltat special pentru instalații solare.

Specificații tehnice:

» Volum: 25 L

» Presiune maximă de lucru: 10 bar

» Înălțime: 392 mm

» Racord: 3/4 inch

» Diametru: 300 mm

» Masă: 8.13 kg.

Exemplu instalare (schemă simplificată) montaj controler solar simplu TECH EU-21ND3:

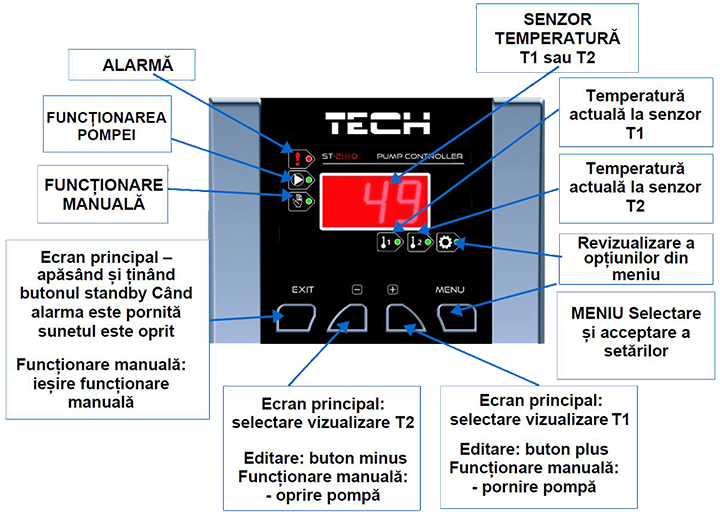

Descrierea controlerului:

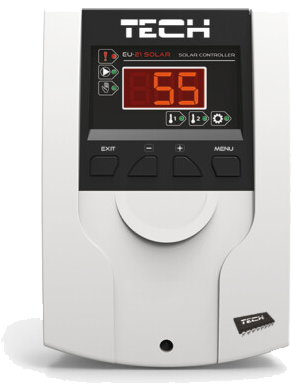

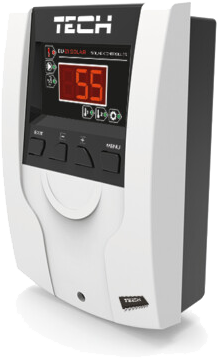

Controlerul solar simplu TECH EU-21ND3 controlează funcționarea pompei de recirculare din instalația solară.

Controlerul solar TECH EU-21ND3 pornește pompa în cazul în care diferența de temperatură între cei doi senzori depășește limita prestabilită (T2-T1>A) și îl oprește în momentul în care temperatura dintre cei doi senzori este egală (T1=T2).

Controlerul solar TECH EU-21ND3 la o mai eficientă operare a dispozitivului reduce consumul de energie electrică și extinde durata de viață a unității. În consecință eficacitatea unității este mărită iar costurile de operare sunt reduse.

Controlerul solar simplu TECH EU-21ND3 este prevăzut cu un sistem de prevenire a stagnării pompei în timpul unei opriri mai lungi. Programul respectiv pornește pompa pentru 1 minut la aproximativ fiecare 10 zile.

O funcție adițională este destinată pentru protejarea sistemului împotriva înghețului. Odată ce temperatura măsurată de senzorul din boiler scade sub valoarea de 6 °C, pompa este pornită și operează în mod continuu. Pompa este oprită automat când temperatura din sistem ajunge la o valoare de peste 7 °C.

Avantajele controlerului solar simplu TECH EU-21ND3:

» Controlul funcționării pompei

» Supravegherea și gestionarea funcționării sistemului solar

» Protecție împotriva supraîncălzirii și congelării colectorului

» Funcție anti-stop

Controlerul solar TECH EU-21ND3 este echipat cu:

» Afișaj cu LED-uri

» Senzor de temperatură colector

» Senzor de temperatură rezervor acumulare

» Carcasă realizată din materiale de înaltă calitate, rezistente la temperaturi înalte și joase.

Specificații tehnice:

» Alimentare electrică: 230 V

» Temperatură minimă setabilă: 5 °C

» Temperatură maximă setabilă: 90 °C

» Consum maxim: 4 W

» Precizie: 1 °C

» Sarcină maximă releu: 1 A.

 Manual de instalare colector solar GOBE 15-20-25.

 Carte tehnică grup pompare Pumpfix SOLAR EASY HERZ.

 Manual de utilizare Controler solar ST-21N D3 R.

 Manual Braukmann TM200 Thermostatic mixing valve (engleză).
