Pompa de recirculare de inalta eficienta Jurgen JSA 20-6/130, cablu electric inclus

Funcție:

» Pompă de recirculare de înaltă eficiență pentru sisteme de încalzire cu apă caldă cu control integrat al presiunii diferențiale.
» Modurile de funcționare și presiunea livrată (presiunea diferențială) sunt reglabile. Presiunea diferențială este controlată prin turația pompei.

Pompa poate să funcționeze în 4 regimuri principale:
» AUTO – auto adaptare
» BL – Presiune diferențială variabilă Δp – v: regim BL (turație I, II, III)
» HD – Presiune diferențială constantă Δp – c: regim HD (turație I, II, III)
» HS – Turație constantă: regim HS (turație I, II, III).

Domeniul de utilizare:
Recircularea fluidelor în sistemele de încălzire cu apă caldă și în sistemele solare termice cu energie regenerabilă:
» Sisteme cu două conducte
» Sisteme cu debite constante sau variabile
» Sisteme de încălzire în pardoseală.

Regimuri de funcționare:

Regimul de funcționare al pompei trebuie ales funcție de sistemul de încălzire utilizat.

1. Regimul AUTO (adaptare automată) va ajusta automat

» Performanța pompei în funcție de cererea reală de căldură a sistemului, în intervale scurte de control, în interiorul unei zone de control definite.

» Deoarece performanța este reglată treptat, se recomandă să lasați pompa să funcționeze în modul AUTO (adaptare automată) timp de cel puțin o săptămână înainte de a schimba setarea pentru un alt regim.

» Îmbunătățește echilibrul hidraulic al sistemului

» Asigură performanța optimă în perioadele de încărcare parțială

» Permite o instalare rapidă a pompei în sistem

NOTĂ: setarea pompei din fabrică este pe regim AUTO.

Dacă după o setare specifică de regim, alegeți să reveniți la modul AUTO (adaptare automată), pompa memorează punctele de referință ale modului său AUTO anterior și poate continua să-si ajusteze automat performanța.

În cazul sistemelor lente de încălzire (de ex. încălzirea în pardoseală) este imposibil să se atingă modul optim de funcționare în câteva minute sau ore. Dacă se observă că setarea AUTO a pompei nu reușeste să asigure o distribuție ideală a căldurii pentru fiecare cameră, ar trebui să se utilizeze setări specifice de regim.

2. Regimul BL - Presiune diferențiala variabila Δp – v (I , II , III)

» Presiunea livrată de pompă este redusă proporțional cu scăderea necesarului de caldura din sistemul de încalzire (scaderea debitului) și crește proporțional cu creșterea cererii de caldura din sistemul de

încalzire (creșterea debitului).

3. Regimul HD - Presiune diferențială constantă Δp – c (I , II , III)

» Pompa menține un nivel constant de presiune (înălțime de pompare) indiferent de necesarul de caldura cerut de sistemul de încalzire (debit).

4. Regimul HS – Turație constanta (I , II , III)

» Pompa menține o viteză fixă, indiferent de cererea de căldură a sistemului de încalzire (debit).

Reglarea vitezei se poate face în 3 trepte I , II și III.

» Dacă această performanță este insuficientă, creșteți progresiv valoarea setată. Dacă această performanță este excesivă sau apare zgomot din cauza vitezei fluidului pompat, reduceți progresiv turația.

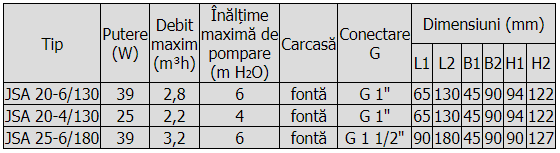

 Fișă tehnică, instrucțiuni de utilizare pompă Jurgen JSA 20-6/130.
